Sonocon BL은 최신 세대의 휴대용 UT 기기에 속합니다. 고급 전자 장비를 사용하고 가장 풍부한 모드 및 소프트웨어 기능을 갖추고 있어 휴대용 UT로 판매할 수 있는 모든 작업을 해결할 수 있습니다.

큰 화면

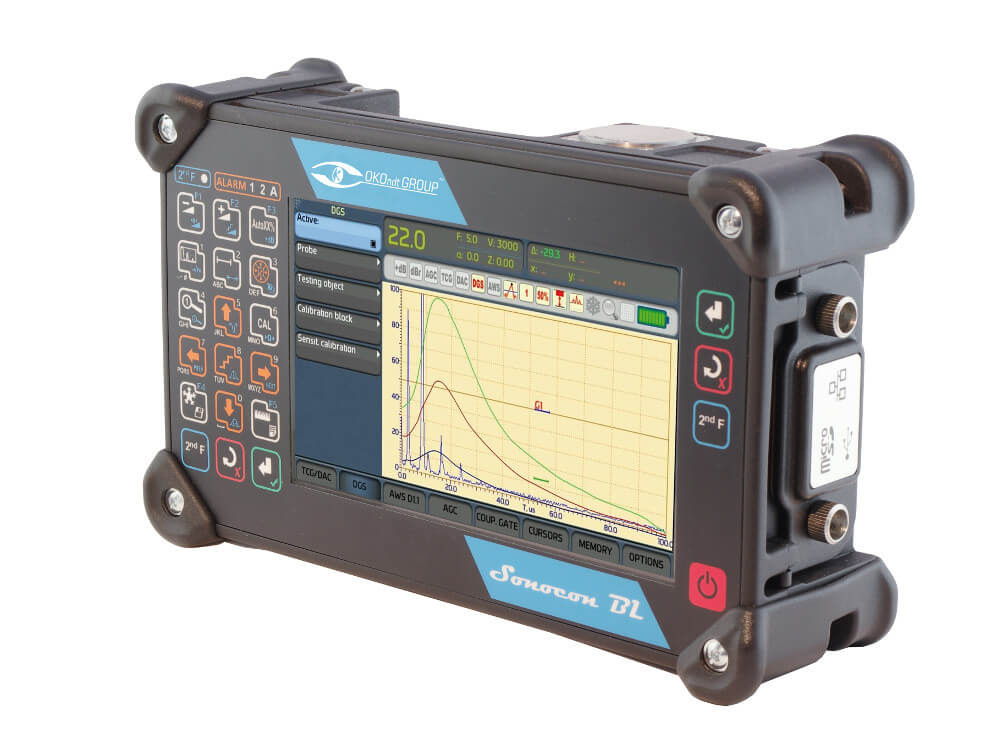

Sonocon BL은 추가 고무 패드가 있는 인체공학적 충격 방지 ABS 플라스틱 케이스를 가지고 있으며 현장 및 산업 조건에서 사용하도록 설계되었습니다. Sonocon BL에는 7.2인치의 초대형 고해상도 디스플레이가 있습니다. 잘 설계된 인터페이스와 결합하여 멀리서도 부담 없이 A-Scan을 관찰할 수 있습니다.

다목적
케이스 디자인과 4위치 접이식 핸들로 인해 Sonocon BL은 테이블, 파이프 또는 기타 테스트 대상에 편안하게 놓을 수 있으며 매달 수도 있습니다. 또한 더 나은 이동성을 위해 검사자의 가슴에 고정할 수 있습니다.

강력하며 다기능
Sonocon BL은 3개의 장치를 하나로 결합한 디지털 UT 테스터입니다:
결함 탐상기
A-스캔 두께 측정기
부식 모니터링
이것은 전환 가능한 소프트웨어로 실현됩니다. "UT" 버전 Sonocon B는 설정, 결함 검색 및 고급 평가에 필요한 강력한 초음파 결함 탐지의 모든 기능을 부여합니다.

열악한 환경에서의 사용
계기 케이스는 IP65 등급을 받았습니다. 작동 온도 범위는 -30°C ~ +50°C(-22°F ~ 122°F)입니다. 결함 탐상기는 이온화 방사선 충격에 강하고 습도가 높은 조건에서 작동하도록 되어 있습니다.

사용하기 쉬움
Sonocon BL은 사용자 친화적입니다. 인터페이스 철학은 "메뉴를 훑어보지 말고 단지 버튼만 누르십시오!"라고 말할 수 있습니다. 가장 자주 사용하는 모든 기능은 키보드에 배치되어 있어 한 번 또는 몇 번의 버튼 누름으로 액세스할 수 있습니다. 따라서 설정 및 평가 절차가 몇 배 빨라집니다. 내장된 다양한 자동 보정 절차를 통해 표준 또는 테스트 대상에 대한 직선 빔, 앵글 빔 및 레일리파(Rayleigh wave) 프로브를 사용하여 빠르고 쉽게 보정을 수행할 수 있습니다.

새로운 사용자가 인터페이스에 익숙해지도록 돕기 위해 Sonocon BL은 다음과 같은 다양한 옵션을 제공합니다:


컨텍스트 백라이트: 사용되는 것으로 간주되는 버튼 그룹의 모든 관련 버튼이 강조 표시되는 모드입니다.
메뉴 항목 힌트: 중요하지 않은 모든 메뉴 항목은 활성화(변경)될 때 설명을 표시합니다.
메뉴 사전 설정: 사용자는 3가지 메뉴 시스템 사전 설정 중 하나를 선택할 수 있습니다.


1. 전체: 모든 UT 기기 기능에 대한 액세스 권한을 부여하는 2페이지의 모든 메뉴를 포함합니다.
2. Simple1 & Simple 2: 몇 가지 메뉴로 그룹화된 모든 기본 기능을 한 페이지에 포함합니다. 또한 전체 메뉴 목록에서 3개 또는 4개의 추가 메뉴를 추가할 수 있습니다.

Sonocon은 현재 두 가지 버전으로 제공됩니다

Sonocon B

Sonocon BL

사양
Model Sonocon BL General and "UT" version
Display
Size Sonocon BL: 7.2"
Resolution 800×480

Connectors
Probe connectors 2 × BNC or
2 × LEMO-1 or
2 × LEMO-00
Analog output Alarm
USB1 Type A
LAN

Pulser
Types Spike + Square Wave (SWP)
Voltage (SWP) 50 V, 100 V,
150 V, 200 V,
250 V, 300 V,
400 V
Energy (SWP) 20 ns to 1000ns with 10 ns step Manual & Auto modes
Voltage (Spike) Low: 50 V,
High: 300 V
Damping
PRF modes Comfort, Low,
Medium, High,
Manual
PRF from 15 to 6000 Hz
Phantoms control 3 modes

Receiver
Range (at steel longitudinal wave) 8 000 mm (314 in)
Gain 0 to110 dB,
with 0.1 dB step
Max signal input 20 V p-p
Bandwidth 0.2 MHz - 27 MHz
Filters 0.2-27 MHz,
0.2-10 MHz,
2.0-21.5 MHz,
8.0-26.5 MHz,
0.5-4 MHz,
0.2-1.2 MHz,
1.5-8.5 MHz,
5-15 MHz,
0.4 MHz,
0.5 MHz,
1 MHz,
1.25 MHz,
2 MHz,
2.25 MHz,
2.5 MHz,
3.5 MHz,
4 MHz,
5 MHz,
7.5 MHz,
10 MHz,
15 MHz,
20 MHz
Filters set choice
Rectification RF, FW, Pos. HW,
Neg. HW
TCG (TVG) 110 dB;
110 dB/μs slope
Signal Average OFF / 2x / 4x / 8x / 16x / 32x / 64x
Reject (cutoff) 0-80% FSH

Measurement
Number of gates 2
Number of cursors 2
Modes 1, 2, C1, C2, 1-2, 1-C1, 1-C2, 2-C1, 2-C2, C1-C2
TOF Modes Peak, Edge (Flank)
Amplitude measurement up to 200% FSH
Units mm / in / us
Output fields 5

Alarm
Number of gates 2
Number of levels 3

Flaws evaluation
AWS
DGS (AVG)
DAC
DAC: Number of points 128
DAC codes ASME & ASME III,
EN 1712, EN 1713,
EN1714, JIS Z3060,
GB11345, GB 4730
Custom DAC curves up to 6
DAC 20-80
DAC & TCG

Memory
Setups
Datasets (with A-Scans)
Capacity 2 GB (up to 64 GB)

PC software

Other Features
Coupling control
AGC independent for both gates
Quick calibration
Quick estimate (Best signal catch)
Auto XX % (50% or 80%)
Reference gain
Peak hold (collect, peak memory)
Signals compare
Smart zoom
Choice of menu systems Full
Simple 1
Simple 2
Keyboard backlight
Smart (Context) keyboard backlight
Number of keyboard shortcuts2 41

Physical
Dimensions Sonocon BL: 10×6.1×3.1"(256×156×80 mm3)
Weight incl. battery Sonocon BL: 5.3 lbs (2.4 kg)
Operating temp. range -30°C to 50°C (-22°F to 122°F)
Dust & water protection IP65
Battery life 8 h
Replaceable battery

Model Sonocon BL "Thickness gauge +" version
Pulser
Type Square Wave (SWP)
Autofit of the pulser parameters to the chosen probe Voltage,
Energy,
Damping
Measurement frequency (readings refresh rate) 1 to 100 Hz
PRF mode Auto (Calculated from set readings refresh rate, accounting for averaging rate)

Receiver
Range (at steel longitudinal wave) 8 000 mm (314 in)
AGC Individual to reach at 2 gates
AGC Modes OFF / Edge / Peak
AGC Max Gain Modes High, Medium, Low, Manual, Off
Auto filters choice (according to the probe type)

Measurement
Sound velocities range 250 to 16000 m/s (.01 to .629 in/µs)
Measurement range 0.4 to 16 000 mm (.016 to .629 in)
Readings resolution 0.01 / 0.1 / 1 mm (0.001 / 0.01 / 0.1 in)
Number of gates 2
Modes 1, 1-2
TOF Modes Edge, Edge Zero Crossing
Units mm / in
Min & Max capture mode
Differential mode
% of wear mode
Temperature compensation
Acquisition of a:
  • Thickness B-Scan
  • Thickness C-Scan

Measurements on the previously acquired:
  • Thickness B-Scan
  • Thickness C-Scan



Alarm & Display
Alarm types Min, Max, Min&Max
Coupling loss alarm
Last reading (in coupling loss)
A-Scan
Cursor (Detect Line)
Thickness B-Scan
Thickness C-Scan
Multidimensional files: Browsing
Multidimensional files: File Statistics
Multidimensional files Meas. Site Statistics

Calibration
1-point
2-points
Zeroing in the air
Zeroing on a built-in block

Memory
Setups
Multidimensional structured files 1-3 dim
Number of readings per file Up to 100 000
Number of files format 6
Data attachments Comments,
A-Scans,
Thickness B-Scans,
Thickness C-Scans,
Microgrids
Capacity 2 GB (up to 64 GB)

PC software

Other Features
Keyboard backlight
Smart (Context) keyboard backlight
Smart zoom
Number of keyboard shortcuts2 29
